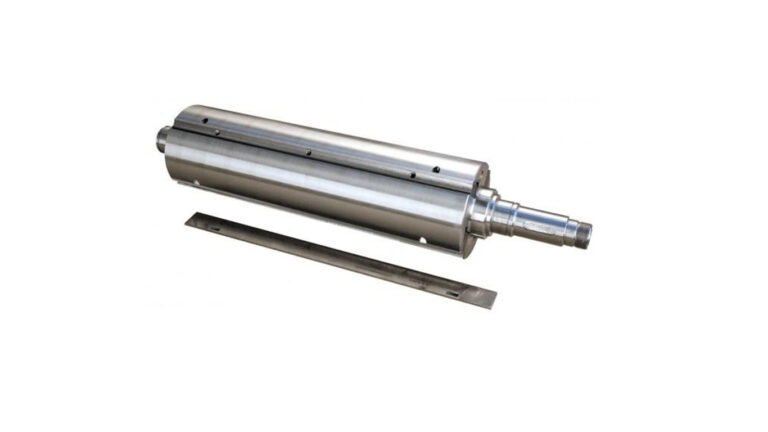

Приводные валы
Исполнение и геометрия — по документации заказчика.
ИЗГОТОВЛЕНИЕ ПО ЧЕРТЕЖАМ
Изготовление валов по чертежам
Изготавливаем приводные, ступенчатые и другие валы с посадочными шейками, резьбами, пазами и дополнительной фрезерной обработкой. Единично и партиями.
Расчёт стоимости — до 2 часовпосле получения достаточных исходных данных
ПО ЧЕРТЕЖУ · МОДЕЛИ · ОБРАЗЦУ
2017работаем с производственными задачами
1 шт. +единичные детали и партии
Контрольпо согласованной документации
РФдоставка готовых заказов
ВАРИАНТЫ ИСПОЛНЕНИЯ
Что можем изготовить
Список не ограничивает нестандартную геометрию: ориентируемся на чертёж, модель или образец.
Ступенчатые валы
Исполнение и геометрия — по документации заказчика.
Валы с резьбой
Исполнение и геометрия — по документации заказчика.
Валы с пазами и шпоночными соединениями
Исполнение и геометрия — по документации заказчика.
Валы с фланцами и буртами
Исполнение и геометрия — по документации заказчика.
ЧТО ВАЖНО
Критичные моменты при изготовлении
До запуска выделяем параметры, которые определяют работу детали в реальном узле, а не просто повторяем геометрию.
Биение и соосность
Критичные шейки и посадочные поверхности привязываем к согласованным базам и контролируем относительно них.
Посадочные диаметры
Размеры под подшипники, втулки, муфты и другие сопряжения рассматриваем как функциональные элементы детали.
Пазы, резьбы и торцы
Дополнительные элементы учитываем при выборе установов и последовательности токарно-фрезерной обработки.
Длина и жёсткость
Для длинных валов технологию выбираем с учётом устойчивости заготовки и требований к прямолинейности.
ИНЖЕНЕРНЫЙ ПОДХОД
ИЗДЕЛИЕ В УЗЛЕ
Деталь должна работать в узле, а не просто соответствовать внешней форме.
- Посадочные и рабочие поверхности связываем с сопрягаемыми деталями.
- Биение, соосность, резьбы, пазы и канавки учитываем в едином маршруте.
- Если деталь работает под нагрузкой, отдельно проверяем материал и финишную обработку.
ТЕХНОЛОГИЯ
Какие операции могут входить в изготовление
Маршрут не фиксируем заранее: он зависит от геометрии, материала, допусков и объёма заказа.
01→02→03→04→
Токарные работы
Точение, растачивание, резьбы и обработка посадочных поверхностей.
Фрезерные работы
Плоскости, пазы, карманы, отверстия и сложная геометрия.
Покрытия
Защитная и финишная обработка поверхности.
Инженерная поддержка
Проверка документации, технологическая проработка и реверс-инжиниринг.
МАТЕРИАЛЫ
Материал — часть производственной задачи
Используем материал, указанный в документации. Если требуется аналог или материал не задан, сначала согласуем вариант с заказчиком.
01Конструкционные стали
02Легированные стали
03Нержавеющие стали
04Цветные металлы и сплавы по задаче
РАСЧЁТ ИЗГОТОВЛЕНИЯ
Что влияет на стоимость
Цена формируется по реальной детали, а не по условному типоразмеру из каталога.
Факторы стоимости
- Габариты и геометрия детали
- Материал и состояние заготовки
- Допуски, посадки, биение и требования к поверхности
- Количество деталей и дополнительные операции
Что прислать
- Чертёж PDF/DWG/DXF или 3D-модель STEP/STP
- Количество деталей или размер партии
- Материал детали, если он задан
- Критичные размеры, посадки, резьбы, пазы и требования к поверхности
РЕАЛЬНЫЕ РАБОТЫ
Выполненные заказы по теме
Токарная + фрезерная обработкаПрецизионные валы с минимальным биением
Токарная и фрезерная обработка валов с повышенными требованиями к соосности и биению.
Посмотреть работу →
Токарная + фрезерная обработкаВилка для карданного вала
Токарная и фрезерная обработка детали за одну установку на токарно-фрезерном центре с осью Y.
Посмотреть работу →ПЕРЕД ЗАПУСКОМ
Фиксируем требования к изделию
Не обещаем абстрактную «любую точность»: конкретные параметры подтверждаем после проверки чертежа и технологического маршрута.
По чертежу или образцу
Принимаем рабочую документацию, 3D-модели и физические образцы для проработки изготовления.
От 1 детали
Рассматриваем единичные позиции, небольшие партии и повторяемое серийное изготовление.
Контроль по задаче
Проверяем согласованные размеры, посадки и другие критичные параметры конкретного изделия.
Доставка по России
Готовые детали, узлы и конструкции отправляем заказчикам в регионы РФ.
СМЕЖНЫЕ ИЗДЕЛИЯ
Посмотрите также
ОТРАСЛИ
Где применяются
Машиностроение
Детали и узлы для промышленного оборудования и производственных механизмов.
Спецтехника
Детали для ремонта, восстановления и производства специальной техники.
Железнодорожная отрасль
Изготовление деталей, узлов и конструкций по технической документации.
Станки и оборудование
Комплектующие для станков, агрегатов и промышленного оборудования.
КАК РАБОТАЕМ
От исходных данных до готового изделия
Получаем исходные данные
Чертёж, 3D-модель, образец или описание задачи.
Проверяем требования
Уточняем материал, размеры, допуски, количество и дополнительные операции.
Формируем маршрут
Подбираем последовательность обработки под конкретное изделие.
Изготавливаем
Выполняем согласованные производственные операции.
Контролируем
Проверяем ключевые параметры по документации и задаче.
Отгружаем
Комплектуем заказ и организуем доставку по России.
ПРОИЗВОДСТВО В ЕКАТЕРИНБУРГЕ
Производство валов по чертежам заказчика
Вал — функциональная деталь, поэтому при производстве важны не только наружные размеры, но и взаимное расположение шеек, посадочных зон, пазов и торцов. До запуска выделяем критичные сопряжения и формируем технологический маршрут под конкретный чертёж.
В зависимости от конструкции изготовление может включать токарную обработку, фрезерование пазов и плоскостей, сверление торцов, резьбы и финишные операции. Для длинных и прецизионных валов отдельно учитываем требования к биению, соосности и прямолинейности.
ВОПРОСЫ И ОТВЕТЫ
Перед отправкой чертежа
01Какие валы можно изготовить?+
Приводные, ступенчатые, валы с буртами, пазами, резьбой, отверстиями и другими элементами по документации заказчика.
02Какие габариты доступны для токарной обработки валов?+
Текущие возможности токарного участка — диаметр обработки до 500 мм и длина детали до 3000 мм. Возможность изготовления конкретного вала подтверждаем после проверки чертежа.
03Можно выполнить шпоночный паз или дополнительное фрезерование?+
Да. Такие операции включаем в общий маршрут, если они предусмотрены чертежом или необходимы для готовности детали к установке.
04Можно заказать один вал?+
Да. Работаем с единичными деталями и партиями.
РАСЧЁТ ИЗГОТОВЛЕНИЯ
Нужно изготовить валы?
Прикрепите чертёж, модель или описание задачи. Проверим исходные данные и рассчитаем производство.
