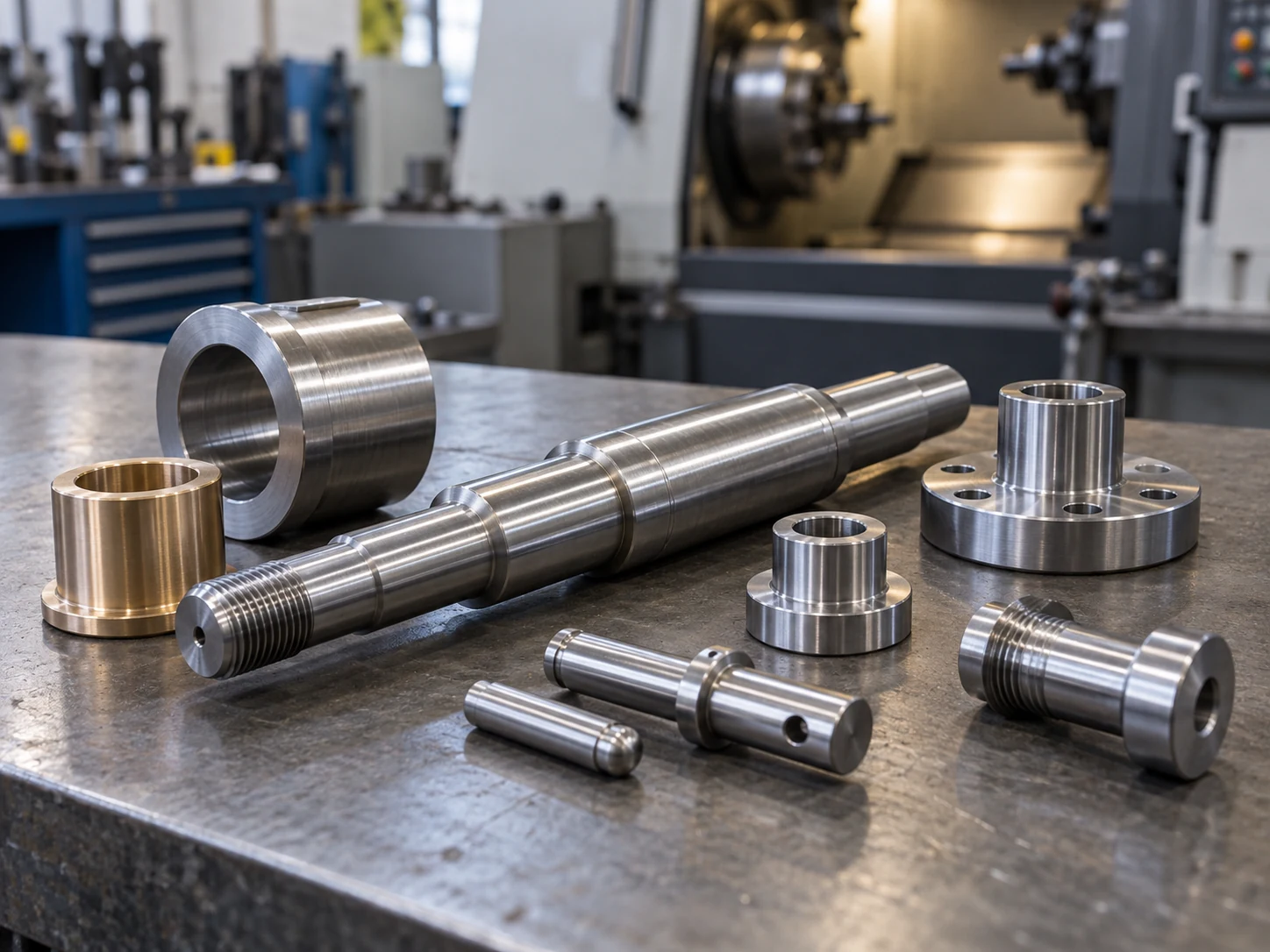

Токарная деталь в составе узла: какие данные нужны производству

Токарную деталь нельзя полностью описать только её диаметром и длиной. Вал, втулка, ось или палец работает в конкретном узле и взаимодействует с другими компонентами.

Именно эти сопряжения часто определяют, какие размеры действительно критичны и что необходимо контролировать после изготовления.

Начать стоит с назначения детали

Для производства полезно понимать, какую роль выполняет деталь.

Один и тот же по форме цилиндрический элемент может быть валом, осью, пальцем, дистанционной втулкой или частью сборочного узла.

Назначение помогает правильно расставить приоритеты при анализе чертежа.

Если деталь устанавливается в подшипник, втулку, корпус или соединяется с другой деталью, такие сопряжения желательно обозначить.

Чертёж остаётся основным источником требований

Для токарной детали в документации желательно указать полную геометрию:

• наружные диаметры;
• внутренние отверстия;
• ступени;
• канавки;
• резьбы;
• фаски;
• торцевые элементы;
• дополнительные отверстия или пазы.

Но перечень геометрии сам по себе ещё не объясняет, какие размеры функционально значимы.

Поэтому критичные сопряжения лучше выделять отдельно.

Сопрягаемые поверхности требуют особого внимания

Если один диаметр входит в отверстие другой детали или на нём устанавливается подшипник, требования к этой поверхности могут отличаться от требований к свободной части детали.

То же относится к торцам, которые определяют осевое положение элемента в узле.

Производителю полезно знать, какие поверхности работают совместно. Это позволяет выстроить обработку и контроль вокруг функциональной геометрии.

Не все размеры должны иметь одинаковый приоритет

Чрезмерно строгие требования ко всем элементам могут усложнять производство без практической пользы.

Вместо этого следует определить размеры и поверхности, от которых зависит:

• посадка;
• взаимное положение деталей;
• вращение;
• сборка;
• установка крепежа;
• работа элемента в механизме.

Речь не о снижении требований, а об их осмысленном распределении.

Материал нужно указывать, если он определён проектом

Если марка материала уже задана конструкторской документацией, её необходимо передать вместе с запросом.

Если материал ещё не выбран окончательно, это следует обозначить как открытый вопрос, а не оставлять производство самостоятельно предполагать необходимый вариант.

Замена материала также должна согласовываться, если она вообще допустима для конкретной конструкции.

Валы

Для валов часто важна взаимосвязь нескольких цилиндрических поверхностей и элементов, расположенных вдоль одной оси.

Также могут присутствовать резьбы, отверстия, пазы или другие элементы, требующие дополнительных операций.

Поэтому вал не следует автоматически считать «чистой токаркой» только из-за его общей формы.

Маршрут определяется полной геометрией.

Втулки

У втулки ключевым может быть соотношение наружной и внутренней поверхностей, длина или торцевые элементы.

Но назначение втулок различается, поэтому требования должны исходить из конкретного узла.

Для одной детали важен размер отверстия, для другой — наружная посадочная поверхность или их взаимное расположение.

Оси и пальцы

Оси и соединительные пальцы могут иметь ступени, отверстия, резьбовые части, поперечные элементы или зоны последующей сварки.

Поэтому при расчёте необходимо показать всю конструкцию, а не только основной диаметр заготовки.

Если после токарной обработки предполагается дополнительная операция, её полезно сообщить заранее.

Количество деталей имеет значение

Для одной детали и партии требуется разный подход к организации работ.

Даже если геометрия одинакова, при партии особенно важно зафиксировать:

• одну актуальную версию КД;
• одинаковые требования к контролю;
• согласованный материал;
• допустимость любых изменений.

Если партия будет повторяться позднее, это также стоит обозначить.

Требования к контролю лучше задавать заранее

Контроль должен соответствовать функциям детали и документации.

Нет необходимости превращать запрос в перечень измерительных операций. Достаточно ясно указать параметры, которые должны быть подтверждены после изготовления.

Для одной детали это может быть посадочный размер, для другой — взаимное положение нескольких поверхностей.

Что передать производству

Для предметного расчёта желательно подготовить:

• чертёж;
• 3D-модель при наличии;
• материал;
• количество;
• назначение детали;
• информацию о сопрягаемых элементах;
• критичные размеры;
• требования к контролю;
• дополнительные операции после токарной обработки.

Такой комплект даёт намного больше информации, чем запрос вида «сколько стоит выточить вал такого-то диаметра».

Итог

Токарная обработка начинается с геометрии, но правильный производственный запрос начинается с понимания функции детали.

Чем лучше в КД обозначены сопрягаемые поверхности и действительно важные параметры, тем точнее производство может оценить маршрут изготовления и требования к контролю.
