Как подготовить детали из листового металла к лазерной резке и гибке

Когда листовая деталь должна пройти и раскрой, и гибку, нельзя рассматривать эти операции независимо друг от друга. Файл, который выглядит корректно как плоский контур, ещё должен превратиться в деталь нужной пространственной формы.

Поэтому подготовка заказа начинается с проверки не только геометрии развёртки, но и того, что должно получиться после всех гибов.

Начинать нужно с итоговой детали

Развёртка является промежуточным представлением будущего изделия.

Перед передачей файлов полезно сначала проверить итоговую конструкцию: какие поверхности должны получиться после гибки, какие элементы сопрягаются между собой и где находятся критичные отверстия.

Так проще обнаружить ситуацию, когда отдельный элемент на плоской заготовке расположен логично, но после формирования детали оказывается не там, где ожидалось.

Развёртка должна соответствовать актуальной конструкции

Если конструкторская документация менялась, важно убедиться, что файлы для раскроя относятся к той же версии изделия, что и сборочный чертёж или 3D-модель.

Типичная организационная проблема — когда в производство случайно уходят:

• новая модель и старая развёртка;
• исправленный чертёж и предыдущий файл раскроя;
• несколько файлов с одинаковым названием, но разной геометрией.

Перед запуском лучше сформировать один актуальный комплект и убрать неоднозначность версий.

Отверстия нужно оценивать с учётом гибки

Монтажные отверстия, пазы, окна и другие вырезы обычно связаны с функциональной геометрией готовой детали.

Поэтому при подготовке необходимо смотреть не только на их координаты в плоскости, но и на положение относительно будущих сгибов, кромок и соседних элементов.

Особенно внимательно стоит проверять отверстия, которые после гибки должны совпадать с:

• ответной деталью;
• крепёжным элементом;
• соседней панелью;
• монтажным оборудованием;
• другим элементом сборки.

Раскрой и гибка образуют одну технологическую задачу

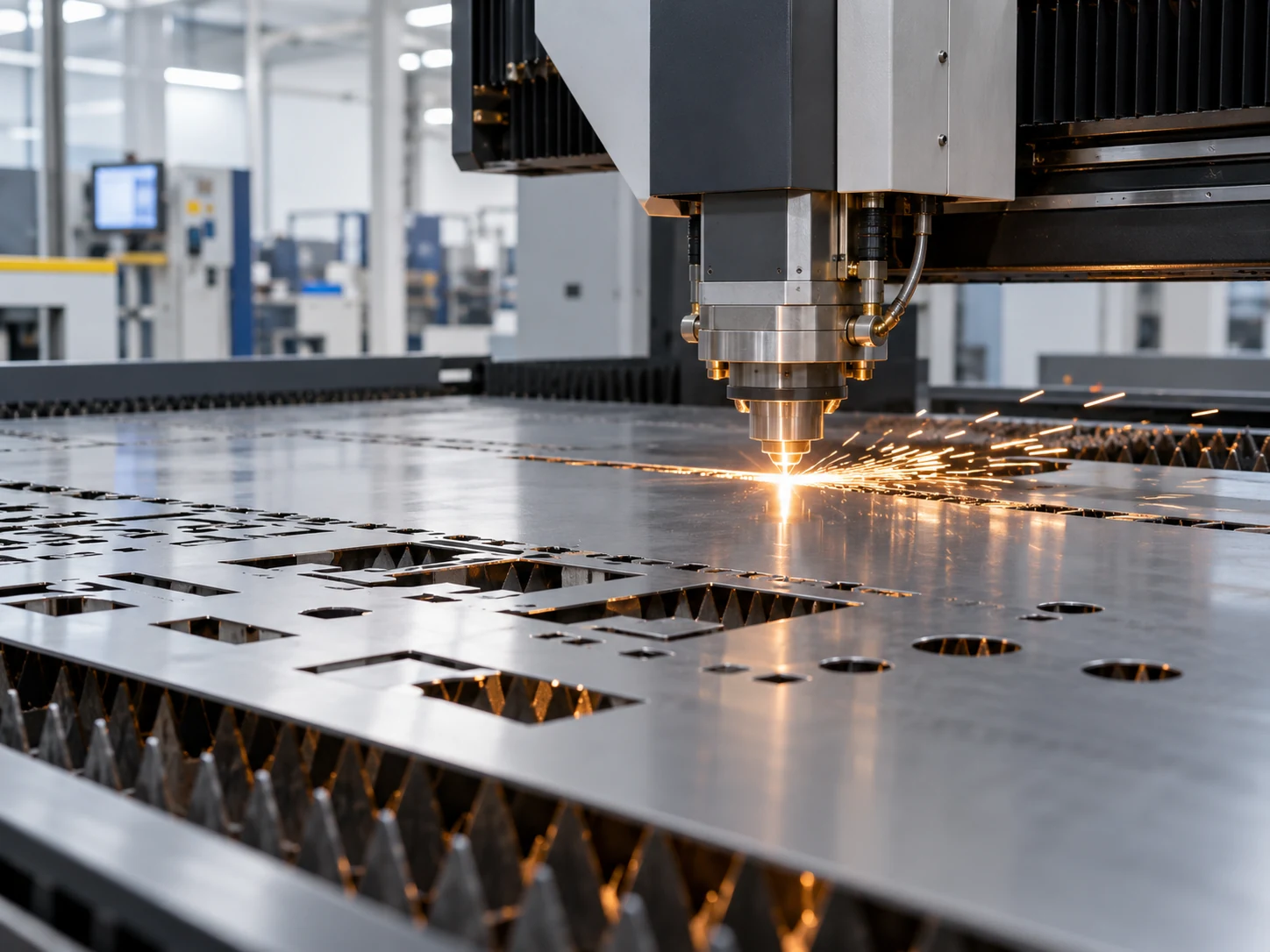

Лазерная резка формирует исходную геометрию заготовки, а гибка превращает её в пространственную деталь.

Если эти этапы заранее согласованы, технолог видит не только контур, который требуется вырезать, но и назначение отдельных элементов.

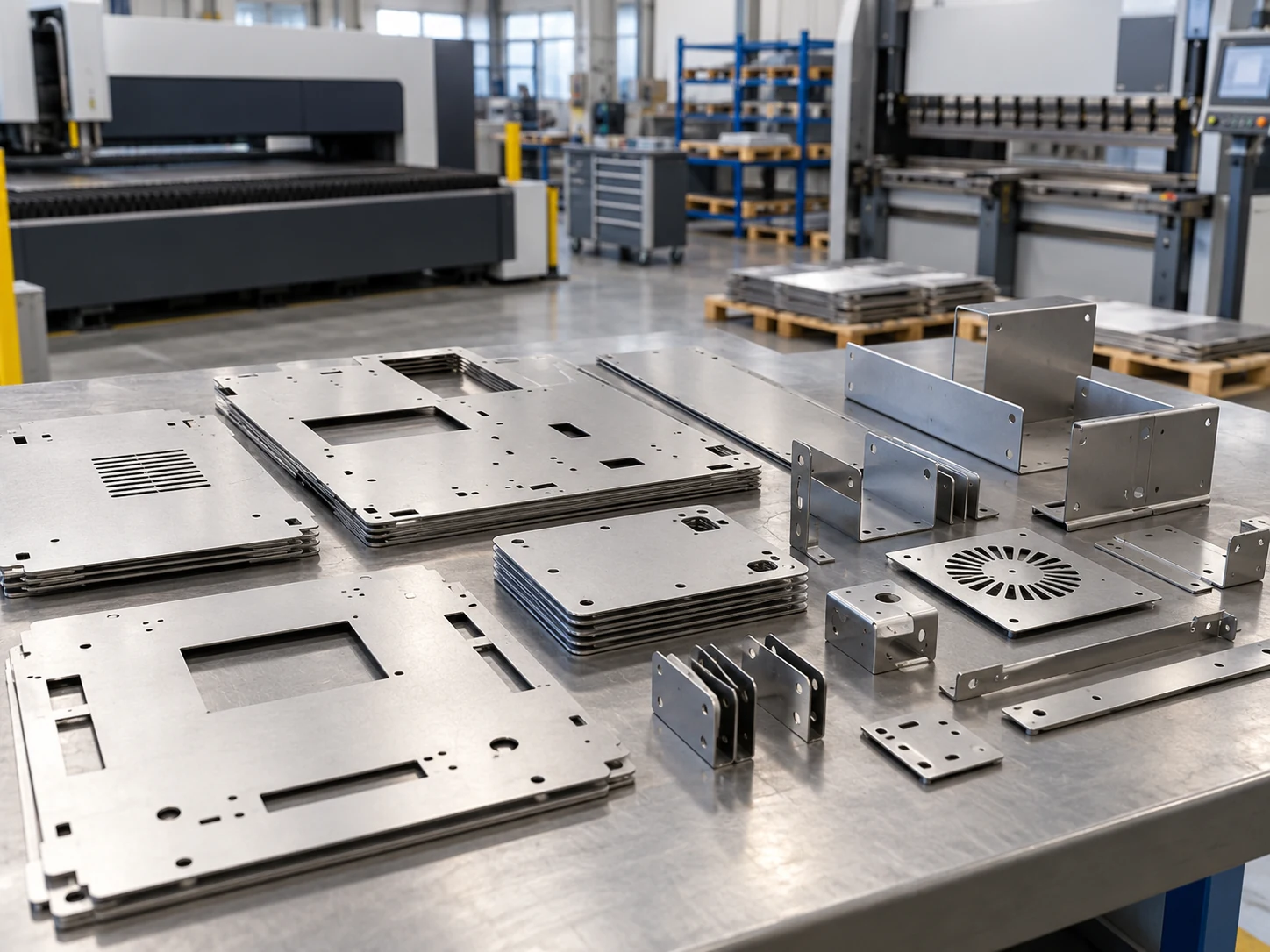

Это важно для корпусных деталей, панелей, лотков, кассет, кожухов и других изделий, где несколько гибов формируют конечную конструкцию.

При этом конкретные технологические параметры определяются уже по материалу, геометрии и документации конкретного заказа.

Не все размеры одинаково важны

В чертеже желательно отделять обычные конструктивные размеры от тех, которые влияют на сборку или функцию изделия.

К критичным могут относиться положение отверстий, общая ширина после гибки, взаимное положение двух поверхностей или размер, по которому деталь соединяется с другим элементом.

Производству полезнее понимать назначение таких размеров, чем получать одинаково жёсткие требования ко всей геометрии без функциональной необходимости.

Нужно заранее учитывать последующую сварку

Если после гибки несколько деталей будут свариваться в корпус или узел, это влияет на общую логику подготовки.

Стоит заранее определить:

• какие детали образуют сборку;
• какие кромки сопрягаются;
• где должно оставаться пространство для соединения;
• какие элементы критичны после сборки;
• какие поверхности должны сохранить заданное положение.

Это не означает, что файл раскроя должен содержать технологию сварки. Но производитель должен понимать последующий маршрут изделия.

То же относится к механической сборке

Не все листовые изделия свариваются.

Часть конструкций собирается с использованием крепежа, закладных элементов, петель, замков или других компонентов.

Если под них нужны отверстия и посадочные зоны, информация должна быть увязана с развёрткой до начала раскроя.

После гибки исправлять расположение таких элементов обычно менее рационально, чем правильно заложить их в исходную геометрию.

Что передать для расчёта

Для первоначальной оценки листовой детали обычно полезны:

• чертёж или развёртка;
• 3D-модель, если она есть;
• материал;
• количество;
• итоговая форма детали;
• требования к гибке;
• информация о критичных отверстиях и вырезах;
• сведения о последующей сварке или сборке;
• требования к покрытию, если оно предусмотрено.

Если производство получает только плоский контур без информации о дальнейших операциях, часть важных связей приходится уточнять отдельно.

Когда исходные файлы стоит проверить ещё раз

Повторная проверка особенно полезна, если:

• конструкция недавно менялась;
• имеется несколько версий файлов;
• изделие состоит из многих деталей;
• отверстия должны совпадать после сборки;
• после гибки выполняется сварка;
• деталь устанавливается в существующий узел.

Несколько минут проверки исходных данных до запуска обычно полезнее, чем поиск причины несоответствия уже на готовой сборке.

Производственный маршрут нужно видеть целиком

Листовая деталь редко заканчивает свой путь сразу после раскроя.

Она может перейти на гибку, затем в сборку, сварку, подготовку поверхности или окраску. Поэтому требования к результату каждой операции должны учитывать следующую.

Подготовка к лазерной резке и гибке — это не создание двух отдельных заданий. Это подготовка одной конструкции к последовательным технологическим переходам.

Чем лучше связаны развёртка, итоговая геометрия и сборочная документация, тем меньше вопросов остаётся непосредственно перед запуском заказа.
